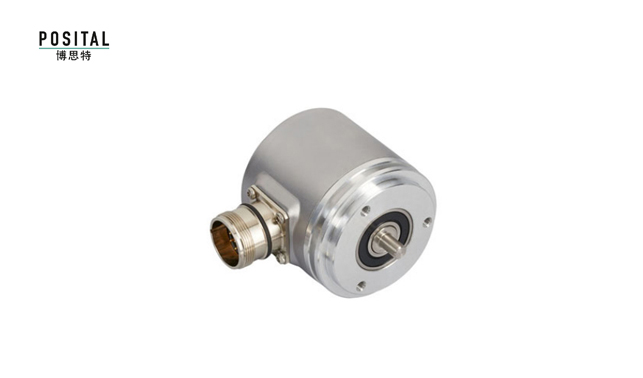

Posital測速編碼器 UCD-S101B-1213-YA10-PRL

文章來源：m.131aaa.com 發布時間：2021/09/17 點擊數：

測速編碼器UCD-S101B-1213-YA10-PRL工作原理
       測速編碼器一般與軸相聯,測速編碼器的脈沖量是固定的,在軸旋轉的時候,測速編碼器就會輸出脈沖,PLC或計數器收到脈沖,根據軸轉的速度不同時,在單位時間內收到的脈沖總量是不一樣的,速度就表現在這里了,根據脈沖量與實際轉的長度就可以算了真實的速度米/分鐘。

測速編碼器特點
        針對不同的應用目的有多種連接方式。
        具有軸型和軸套型兩種安裝方式適應主流應用場景。
      輸出接口有PROFIBUS-DP總線、SSI格雷碼、CANopen等單圈、多圈高精度可選。
測速編碼器超強的結構      可應用于高達110°的高溫環境下。
        分辨率可達500PPR

轉速可達12000RPM

測速編碼器產品參數

UCD-S101B-1213-YA10-PRL

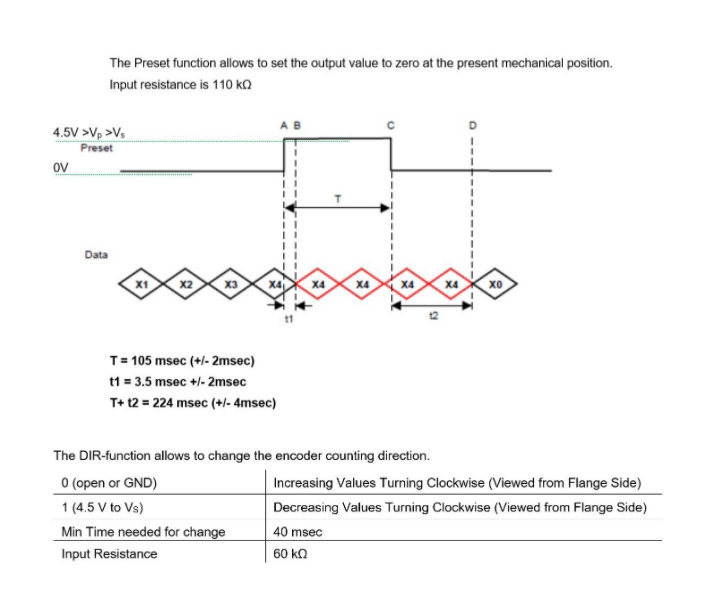

接口   SSI帶預設
接口周期時間   ≥ 25 μs
Number of Preset Cycles   5,100,000

輸出驅動器   RS422
電氣數據
電源電壓   4.5 – 30 VDC
功耗   ≤ 1.0 W
時鐘輸入   RS 422, 通過光電耦合器
時鐘速度   100 kHz – 2 MHz

傳感器
技術   磁性
單圈分辨率   13 位
分辨率多圈   12 位
多圈技術   自發電的磁性脈沖計數器（無需電池和齒輪組）
精度 (INL)   ±0.0878°（≤12位）
認證認證/壽命碼制碼   二進制碼

環境規格

外殼防護等級 (軸)   IP65
外殼防護等級 (外殼)   IP66/IP67
工作溫度   -40 °C (-40 °F) - +85 °C (+185 °F)

機械數據
外殼材料   鋼
外殼涂層   陰極防腐蝕防護（> 720小時耐鹽霧測試) + 油漆噴涂
法蘭形式   通孔, ? 58 mm
法蘭材料   鋁
軸的類型   實心軸, 雙面平坦型軸, 長度 = 10 mm
軸的直徑   ? 6 mm (0.24")
軸的材料   不銹鋼 V2A (1,4305; 303)
轉子轉動慣量   ≤ 30 gcm2 [≤ 0.17 oz-in2]
摩擦力矩   ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高機械速度   ≤ 12000 1/min
耐沖擊性   ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗沖擊性 ≤ 10G（16毫秒半弦波，EN60068-2-29）

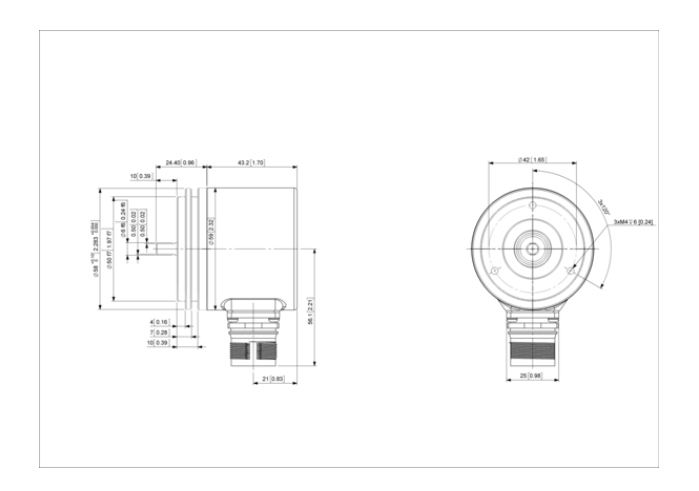

Posital測速編碼器尺寸圖
