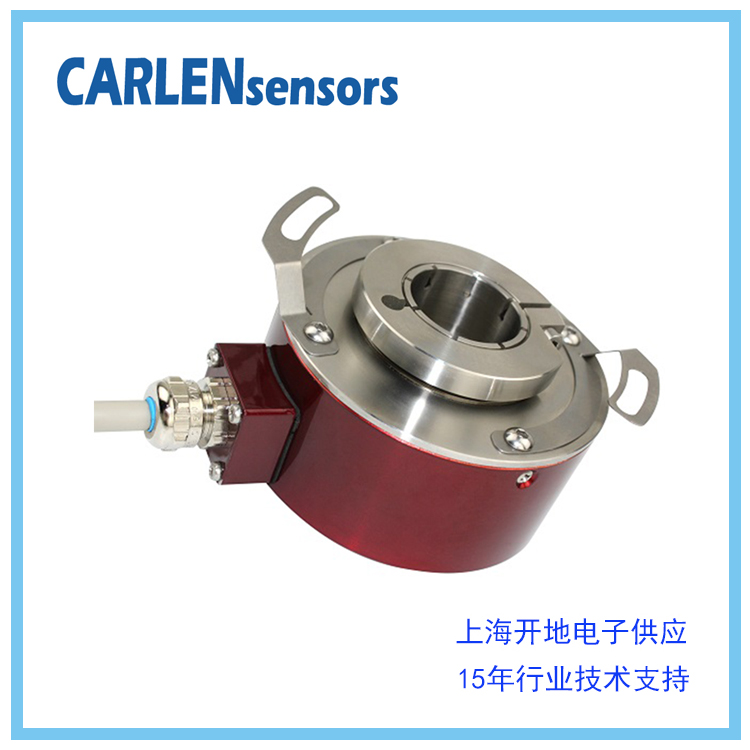

【AC190】CARLEN 絕對值編碼器-單圈

CARLEN AC190系列旋轉絕對值編碼器-單圈產品特點：

? 光傳感，Biss單圈絕對編碼器

? 歐洲工業標準外殼尺寸 ? 90mm

? 中空軸尺寸 ?25， ?30， ?35mm

? 堅固耐用，良好的抗沖擊/振動性能

? 分辨率范圍:13位……25位

? 復位和方向功能輸入

? 防護等級高達   IP66

CARLEN AC190系列 旋轉絕對值編碼器-單圈：以轉動中測量光碼盤各道刻線，以獲取唯一的編碼，當轉動超過360度時，編碼又回到原點，這樣就不符合絕對編碼唯一的原則，這樣的編碼器只能用于旋轉范圍360度以內的測量，稱為單圈絕對式編碼器。

CARLEN AC190S系列 旋轉絕對值編碼器-單圈

產品參數：

電源電壓   5 VDC ±10 %; 10 - 30 VDC

接口    BiSS

編碼    二進制

數據輸出線驅動器     RS 422

分辨率   13 – 25 位

精度     ±0.01° (14 - 25 bits); ±0.022° (≤13 bits)

外殼尺寸   ?90 mm

中空軸尺寸   ?25, ?30, ?35mm

外殼材料   鋁

軸材料   不銹鋼

防護等級   IP 65

最大連續轉速   3000 rpm

工作溫度   -40...+85 °C

CARLEN 常用型號：

AC1501-2C10-5SG-0013-26-S002

AC1501-2C10-5SG-1213-26-S002

RCM510-2510-3P

AC1501-2C10-5SG-1216-26

CC1501-2C10-65-4096-26

CC1500-4T14-65-10000-26

CC1501-2C10-65-36-26-S20

AC1300-5B6-5SG-1213-26

AC1500-B10-5F-1213-8

AC1500-B10-5SG-1213-8

AC1500-B15-5F-1213-8

AC1500-T12-5SG-1212-26

AC1501-2C10-5F-1213-8

AC1501-2C10-5PG-0013-26

AC1501-2C10-5SB-1213-26

AC1501-2C10-5SB-1213-28

AC1501-2S10-5F-1212-8

AC1501-2S10-6PG-1212-26

CC1210-4T38-65-04096-26

CC1400-4T6-65-300-26

CC1401-2C6-23-2048-16

CC1500-4T10-65-1024-26

CC1500-4T12-65-1K-K07

CC1500-4T14-65-01024-26

CC1500-4T14-65-04096-26

CC1500-4T14-65-5000-26

CC1500-4T14-65-80000-26

CC1500-4T14-65-8000-26

CC1500-4T8-65-50000-26

CC1500E-4S10-65-1024-26-HS

CC1500E-4S14-65-1024-26-HS

CC1500E-4S14-65-1024-28

CC1501-2C10-65-1024-26

CC1501-2C10-65-2048-28

CC1501-2C10-65-360-28-02
