磁致伸縮傳感器接線方式及故障處理方法

文章來源：http://m.131aaa.com/  發布時間：2019/04/11    點擊數： 　　磁致伸縮傳感器為非接觸式，永不磨損。具有高分辨率、高精度、高穩定性、高可靠性、響應時間快、工作壽命長等優點。開地電子小編主要為大家講解一下磁致伸縮傳感器接線方式及故障處理方法。

　　此外，傳感器能承受高溫高壓和高振蕩的環境。傳感器輸出信號為絕對數值，所以即使電源中斷重接也不會對數據收構成問題，更無尖重新調整零位。由于傳感器組件都是非接觸的，所以即使測量過程理不斷重復的，也不會對傳感器造成任何磨損。

　　磁致伸縮傳感器接線方法

　　（一）模擬信號輸出方式

　　1、直接電纜出線接線方式

　　傳感器共有五個接點：正電源(橙)、電源地、信號地(藍)、信號輸出(黑)、殼體地(黃)，連接線（未使用）（綠）。

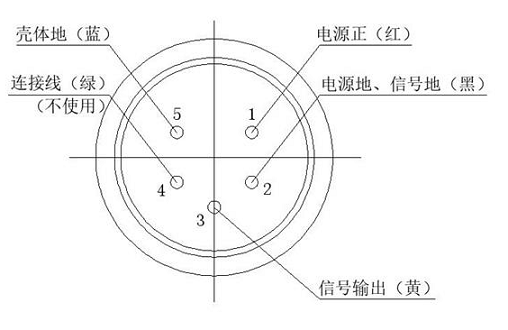

　　2、航空插頭連接

　　具體接線方式如圖所示
　　航空插頭連接

　　接線方法：

　　（二）模擬信號輸出方式：

　　1、直接電纜出線接線方式

　　傳感器共有五個接點：正電源(橙)、電源地、信號地(藍)、信號輸出(黑)、殼體地(黃)，連接線（未使用）（綠）。

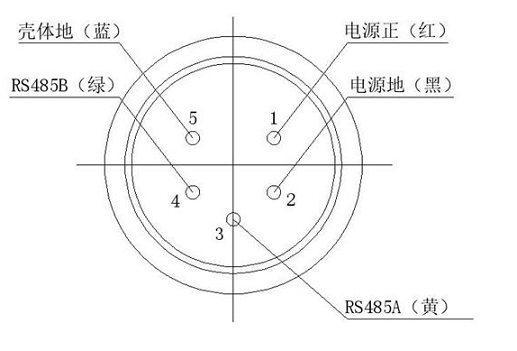

　　2、航空插頭連接
　　航空插頭連接

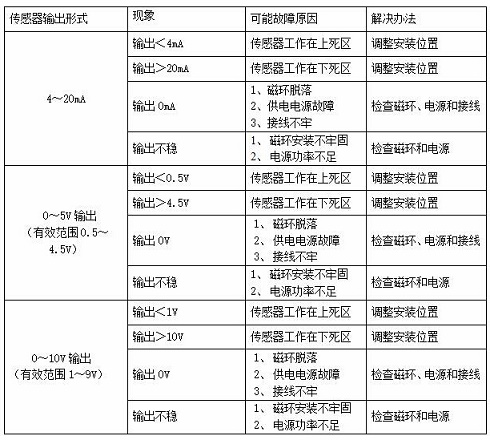

　　磁致伸縮傳感器故障處理方法
　　磁致伸縮傳感器應用領域

　　磁致伸縮傳感器主要應用于要求測量精度高、使用環境較惡劣的位移和液位測量系統中。具有精度高、重復性好、穩定可靠、非接觸式測量、壽命長、安裝方便、環境適應性強等特點。它的輸出信號是一個真正的絕對位置輸出，而不是比例的或需要再放大處理的信號，所以不存在信號漂移或變值的情況，因此不必像其它液位傳感器一樣需要定期重標和維護；正是因為它的輸出信號為絕對值，所以即使電源中斷重新接通也不會對數據接收構成問題，更無須重新歸回零位。

　　磁致伸縮位移傳感器與其它液位變送器或液位計相比有明顯的優勢，它可廣泛應用于石油、化工、制藥、食品、飲料等行業，對各種液罐的液位進行計量和控制。作為位移傳感器，它不但可以測量運動物體的直線位移，而且還可同時給出運動物體的速度模擬信號。

　　磁致伸縮位移傳感器通過內部非接觸式的測控技術精確地檢測活動磁環的絕對位置來測量被檢測產品的實際位移值；該傳感器的高精度和高可靠性已被廣泛應用于成千上萬的實際案例中。

　　磁致伸縮線性位移傳感器品牌比較多，精度不高的話選用的國產的，很多廠家生產，精度高的用進口的，品牌有巴魯夫、MTS、圖爾克等。磁致伸縮線性位移傳感器品牌也可以直接上開地電子查詢，上面有國內許許多多個品牌可供選擇。更多精彩內容，可以點擊磁致伸縮位移傳感器的分類和使用注意事項了解更多。
