【編碼器】的分類

文章來源：m.131aaa.com 發布時間：2021/05/10 點擊數：

編碼器的分類，依據檢測基本原理，編碼器可劃分為光學式、磁式、感應式和電容式，依據其刻度方法及信號輸出形式，可劃分為增量式、絕對式以及混合式三種。

增量式編碼器

1.1 增量式編碼器

增量式編碼器是可以直接運用光電轉換基本原理輸出三組方波脈沖 A、B和Z相；A、B兩組脈沖相位差 90 。因此可便于的分辨出旋轉 角度，而Z相為每轉一個脈沖，用于基準點準確位置。它的優勢是基本原理結構 簡單，機械平均壽命可在幾萬小時之上，抗干擾能力強，可靠性高，適用于于長距離傳輸。其缺點 是無法輸出軸轉動它的位置信息。

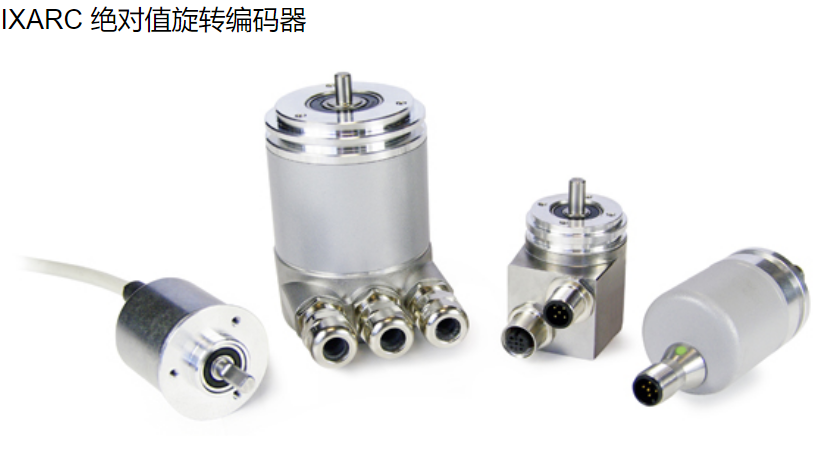

絕對值旋轉編碼器

1.2 絕對式編碼器
絕對式編碼器是可以直接輸出數字的傳感器，在它的圓形碼盤上沿徑向有多個同心碼盤，每條道上面有透光和不透光的扇形區相間構成，相鄰碼道的扇區樹木是雙倍關系，碼盤上的碼道數是它的二進制數碼的位數，在嗎盤的一側 是光源，另一側 對應 每一碼道有一光敏元件，當嗎盤位于不同位置時，各光敏元件依據 受光照與否轉換出相對應 的電平信號，產生二進制數 。這類編碼器的特點 是不要計數器，在轉軸的任意位置都可以讀書一個固定的與位置相對應的數字碼。明顯，嗎道必須 N條嗎道。目前為止國內 已有 16 位的絕對編碼器產品。
1.3 混合式絕對編碼器
混合式絕對編碼器，它輸出兩組信息，一組信息用于檢測磁極位置，具有它的信息基本功能；另一組則完全同增量式編碼器的輸出信息。
